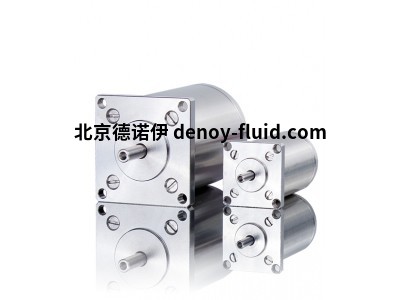

phytron步进电机VSS 43.200.1,2-UHVG-4Lp用于真空环境
phytron步进电机VSS 43.200.1,2-UHVG-4Lp用于真空环境
VSS 42.200.1,2-UHVG-4Lp
VSS 43.200.1,2-UHVG-4Lp
Phytron VSS 43.200.1,2-UHVG-4Lp 是一款专为极端环境设计的高精度步进电机，其性能参数可概括为：
真空度：10⁻¹¹ hPa
保持扭矩：260 mNm（1.2A 时）
步距角：1.8°
出线方式：4 线制
温度范围：-20°C 至 + 300°C
抗辐射：10⁶ J/kg
一、核心性能参数
真空兼容性
该电机专为超高真空（UHV）环境设计，真空度可达 10⁻¹¹ hPa（即 10⁻¹³ mbar），满足极端洁净要求的应用场景（如粒子加速器、空间技术）。
材料选择：采用低出气率材料（如特殊金属和密封件），符合 ECSS 标准（总质量损失 TML <1%，可凝挥发物 CVCM <0.1%）。
结构设计：配备排气孔以避免气体滞留，减少真空环境下的污染风险。
机械特性
保持扭矩：根据同系列型号（如 VSS 43.200.1.2-HV）推断，该型号保持扭矩约为 260 mNm（对应 43mm 尺寸、1.2A 电流）。
步距角：标准配置为 1.8°（每转 200 步），步进精度 ±5%。
直径与重量：电机外径 43 mm，预估重量约 0.47 kg（参考同尺寸型号 VSS 43.200.1.2 的重量数据）。
电气参数
电压与电流：
工作电压 70 V DC（适用于 19-57mm 尺寸的 VSS 系列）。
相电流 1.2 A（对应型号后缀中的 “1,2”）。
相电阻 / 电感：
相电阻约 2.6 Ω，相电感 5.2 mH（参考同尺寸型号 VSS 43.200.1.2 的数据）。
出线方式：4Lp 表示 4 线制 绕组，支持并联或串联接法，适应不同驱动需求。
环境适应性
温度范围：绕组温度可耐受 -20°C 至 + 300°C（短时），具体取决于应用场景。
抗辐射能力：通过特殊设计，抗辐射剂量高达 10⁶ J/kg，适用于核工业或太空环境。
防护等级：IP54（防尘防溅），满足常规工业环境需求。
二、典型应用场景
超高真空环境：如半导体制造、真空镀膜设备、电子显微镜样品台控制。
极端温度与辐射：低温实验（如液氦环境）、粒子加速器光束线调整。
精密定位：光学仪器（如望远镜镜片调整）、医疗设备（如放疗定位系统）。
